Щелевые диффузоры и линейные решётки вентиляции: незаметная подача воздуха в интерьерах премиум-класса
Обычная вентиляционная решётка - это всегда компромисс. Она делает своё дело, но остаётся видимой: прямоугольная накладка с ламелями, которая притягивает взгляд именно там, где хотелось бы чистую потолочную плоскость. В интерьерах с выверенной деталью это неприемлемо.
Что такое щелевой диффузор
Щелевой (линейный) диффузор работает иначе. Узкая линия в потолке - одна или несколько параллельных щелей шириной 10–20 мм. После монтажа поверхность шпаклюется вровень и красится в цвет потолка. Воздух есть - решётки не видно.
Почему от щелевой подачи не дует
Стандартный потолочный диффузор подаёт воздух вниз - при достаточном расходе это ощущается как поток. Щелевой диффузор подаёт воздух вдоль потолка: поток «прилипает» к поверхности за счёт эффекта Коанда, постепенно теряет скорость и мягко рассеивается по помещению. При скорости на выходе щели 2–3 м/с никто в комнате не чувствует движения воздуха - только свежесть.
Из чего состоит узел щелевого диффузора
Полноценный узел состоит из трёх элементов. Лицевая панель - тонкий алюминиевый профиль, видимая часть. Дефлектор внутри щели направляет поток и закрывает «внутренности» от взгляда снизу. Камера статического давления (пленум-бокс) за потолком выравнивает давление по всей длине щели - без неё длинный диффузор подаёт воздух неравномерно: сильнее у воздуховода, слабее у торца.
Какой длины бывают линии диффузоров

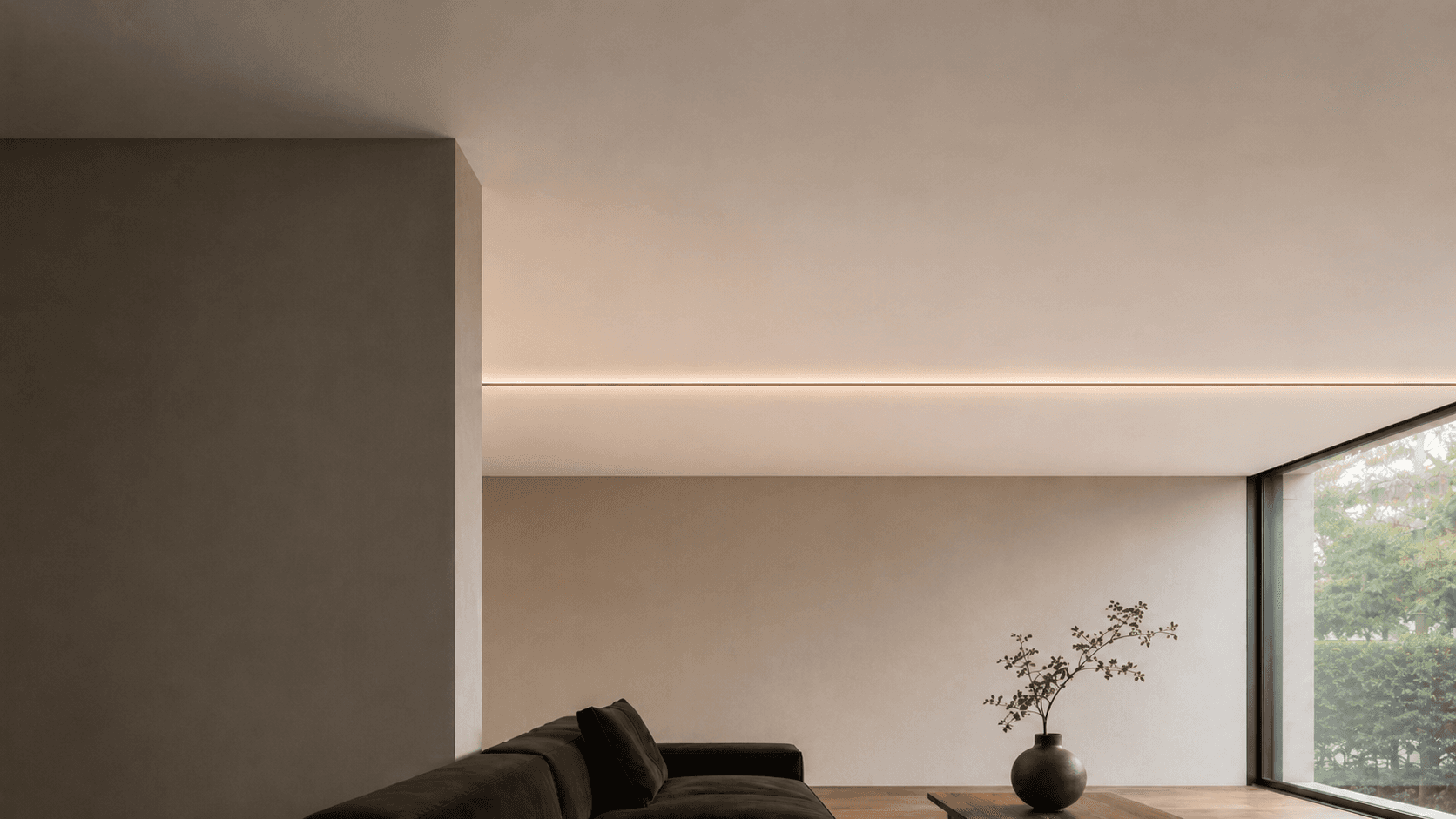

Щелевые диффузоры собираются в непрерывные линии любой длины с поворотами на 90°. Популярное решение для московских резиденций - совместить линию диффузора с подсветкой: один горизонтальный разрез в потолке одновременно подаёт воздух и даёт свет. Цвет - любой по каталогу RAL с матовым покрытием. В цвет потолка диффузор исчезает полностью.
На каком этапе закладывают щелевые диффузоры
Щелевые диффузоры закладываются на этапе ремонта: пленум-бокс крепится до укладки листа ГКЛ, лист идёт поверх, стык шпаклюется. Установить их в готовый потолок без вскрытия не получится - это не замена решётки, а элемент конструкции. Именно поэтому щелевые диффузоры проектируются одновременно с дизайн-проектом: их расположение согласуется с мебельной расстановкой, световыми линиями и трассировкой воздуховодов в межпотолочном пространстве.
Почему расчёт обязателен
Расчёт обязателен. При недостаточной длине щели или завышенной скорости воздуха появляется слышимый свист - дефект, который невозможно устранить без переделки. При правильном расчёте щелевой диффузор работает бесшумно даже на максимальной подаче: для элитного объекта в Москве это не опция, а требование к проекту.
Проектируете объект в Москве и хотите, чтобы вентиляция не нарушала потолочное решение? Подберём диффузоры и рассчитаем систему под ваш проект.
Эта тема относится к направлению вентиляция. Проектируем, монтируем и обслуживаем под ключ в Москве и Московской области.
Автор: Дмитрий Верещагин, ведущий инженер по вентиляции Hold Group. Стаж 15 лет, член СРО «ИнженерПроект», сертификат Systemair, аттестация по промышленной вентиляции. Специализация: приточно-вытяжная вентиляция, рекуперация, вентиляция бассейнов и влажных зон, раздача воздуха.
Материал подготовлен на основе практики проектирования и обслуживания инженерных систем частных домов в Москве и Московской области: более 10 лет на рынке, 428+ сданных объектов площадью от 150 до 3 000 м².
