Приточно-вытяжная вентиляция с рекуперацией: устройство, принцип работы и монтаж

Кондиционер охлаждает воздух в комнате. Вытяжка удаляет запахи с кухни. Но ни то ни другое не решает главную задачу: в помещении должен появляться свежий воздух, а отработанный - уходить. В современном доме с герметичными окнами этого не происходит само по себе.

Почему кондиционера и вытяжки недостаточно

Концентрация CO₂ в закрытой комнате, где работает человек, за несколько часов вырастает с 400 до 1200–1500 ppm. При таких значениях снижается концентрация внимания, появляется усталость и ощущение духоты. Открыть окно - простое решение, но не в московском климате с его шумом, пылью и девятью месяцами холодов.

Как устроен управляемый воздухообмен

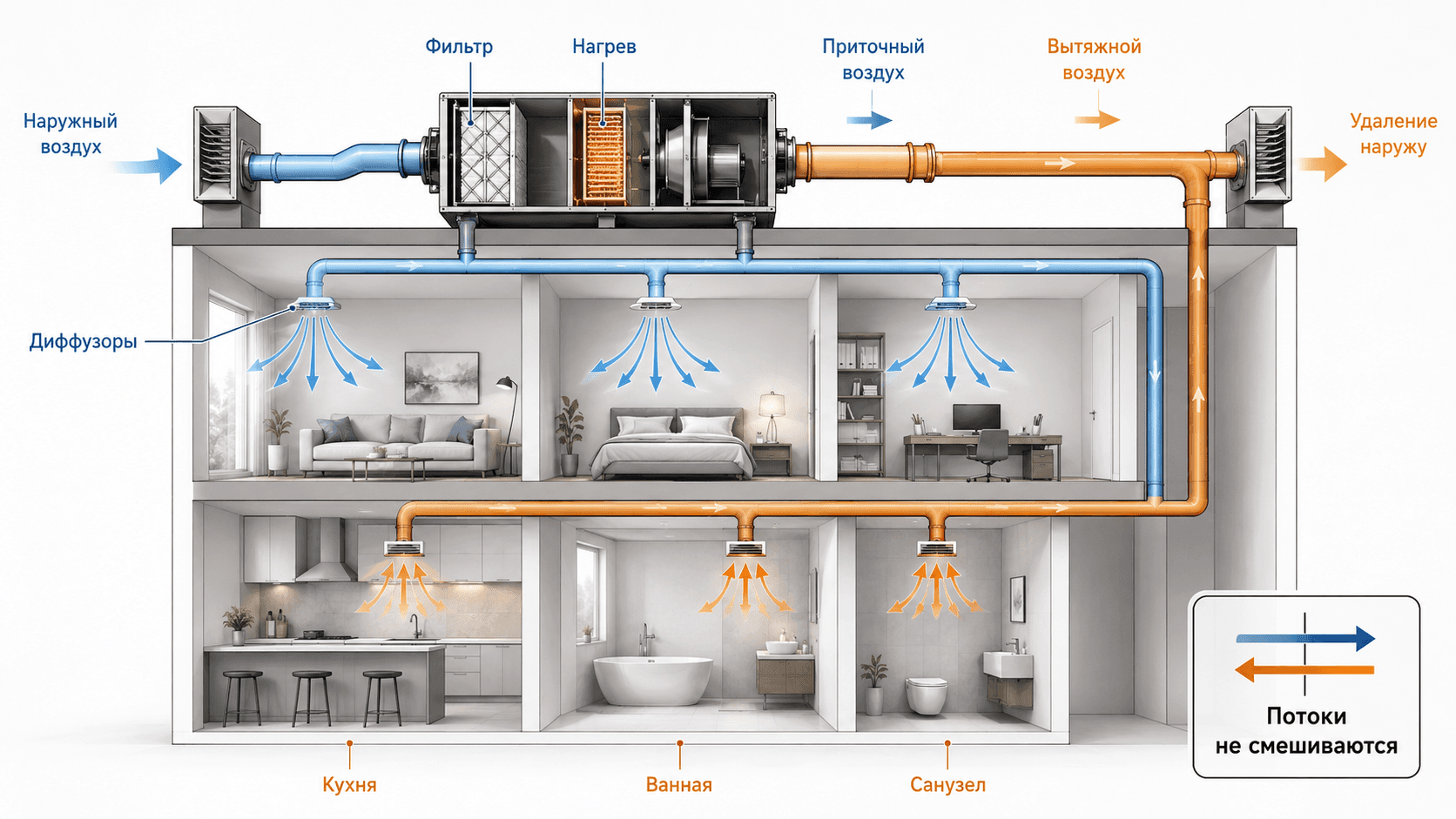

Приточно-вытяжная вентиляция обеспечивает управляемый непрерывный воздухообмен. Два параллельных потока движутся одновременно и не смешиваются: приточный канал забирает воздух снаружи, пропускает через фильтры, нагревает и подаёт в помещения через диффузоры. Вытяжной канал собирает отработанный воздух из кухни, ванных и санузлов и выводит его наружу.

Что делает рекуператор

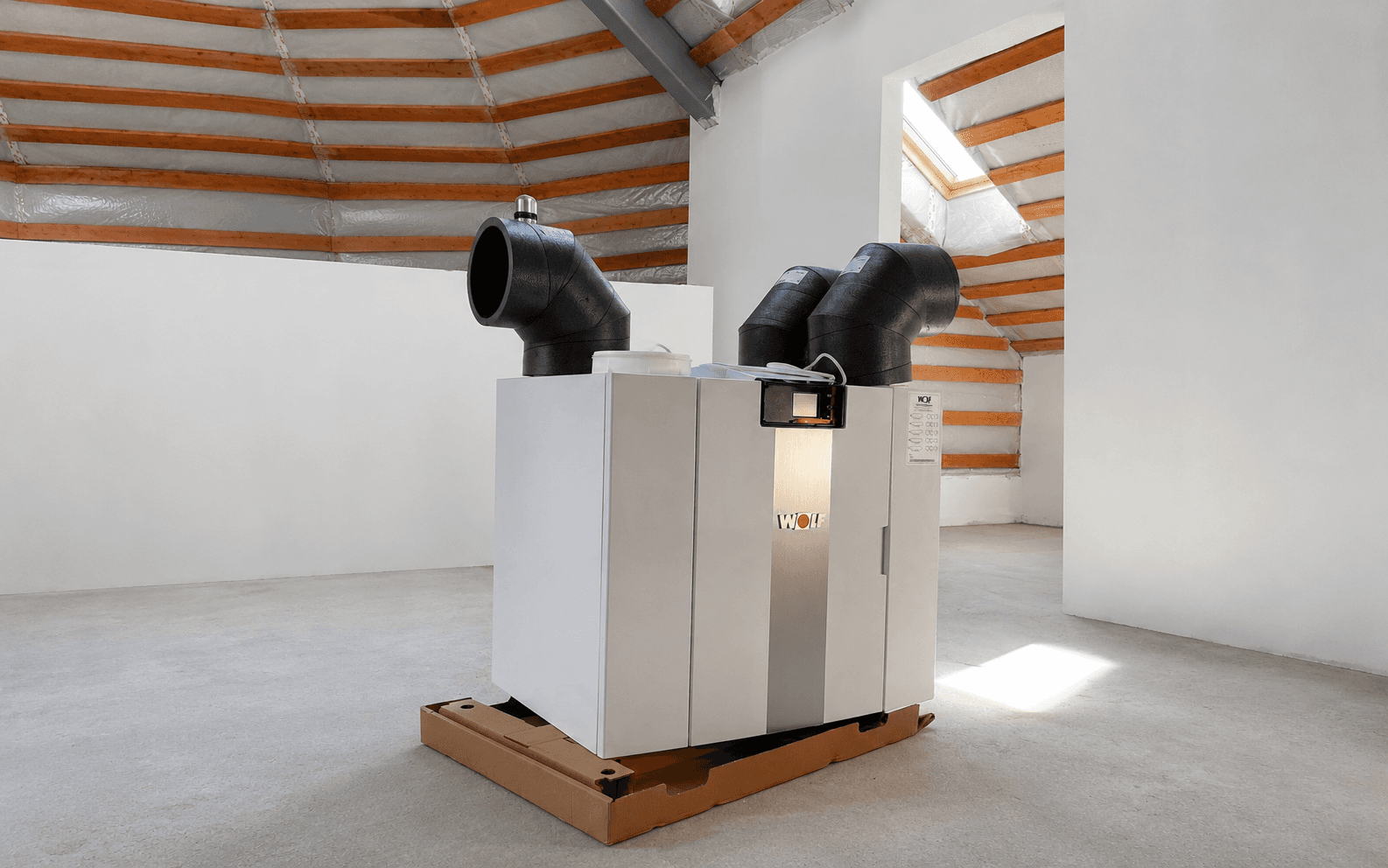

В центре системы - вентиляционная установка с рекуператором. Рекуператор передаёт тепло уходящего воздуха входящему - без смешивания потоков. КПД современных моделей достигает 85–90%. При −15°C снаружи и +22°C внутри это ощутимая экономия на отоплении: система окупается за 2–4 отопительных сезона. Энтальпийные рекуператоры передают ещё и влагу - зимой воздух не пересыхает при нагреве, что для московского климата особенно актуально.

Какие фильтры и датчики нужны

Фильтрация - от стандартных классов G4/F7 до HEPA H13 с угольными секциями для VOC. Датчики CO₂ и влажности управляют скоростью вентиляторов по факту: система усиливается там, где параметры выходят за норму, и снижает обороты в пустующих помещениях.

Когда монтируют вентиляцию

Монтаж выполняется до чистовой отделки - воздуховоды прокладываются в межпотолочном пространстве, установка подключается к наружным отверстиям в стене и к электросети. Попытка встроить систему в готовый интерьер требует вскрытия потолков - это полноценный ремонт, который стоит в разы дороже правильно спланированного проекта. Правильный момент для проектирования вентиляции - одновременно с дизайн-проектом, а не после него. Именно тогда ещё можно согласовать трассировку воздуховодов с расположением балок, нишей для скрытого карниза и высотой потолка в каждом помещении. Фильтры меняются раз в 3 месяца, теплообменник чистится раз в год.

Источники

• [1] СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха». Источник: https://docs.cntd.ru/document/573697256
• [2] ГОСТ 30494-2011 «Параметры микроклимата в помещениях». Источник: https://docs.cntd.ru/document/1200095053
• [3] Показатели по объектам: данные Hold Group.
